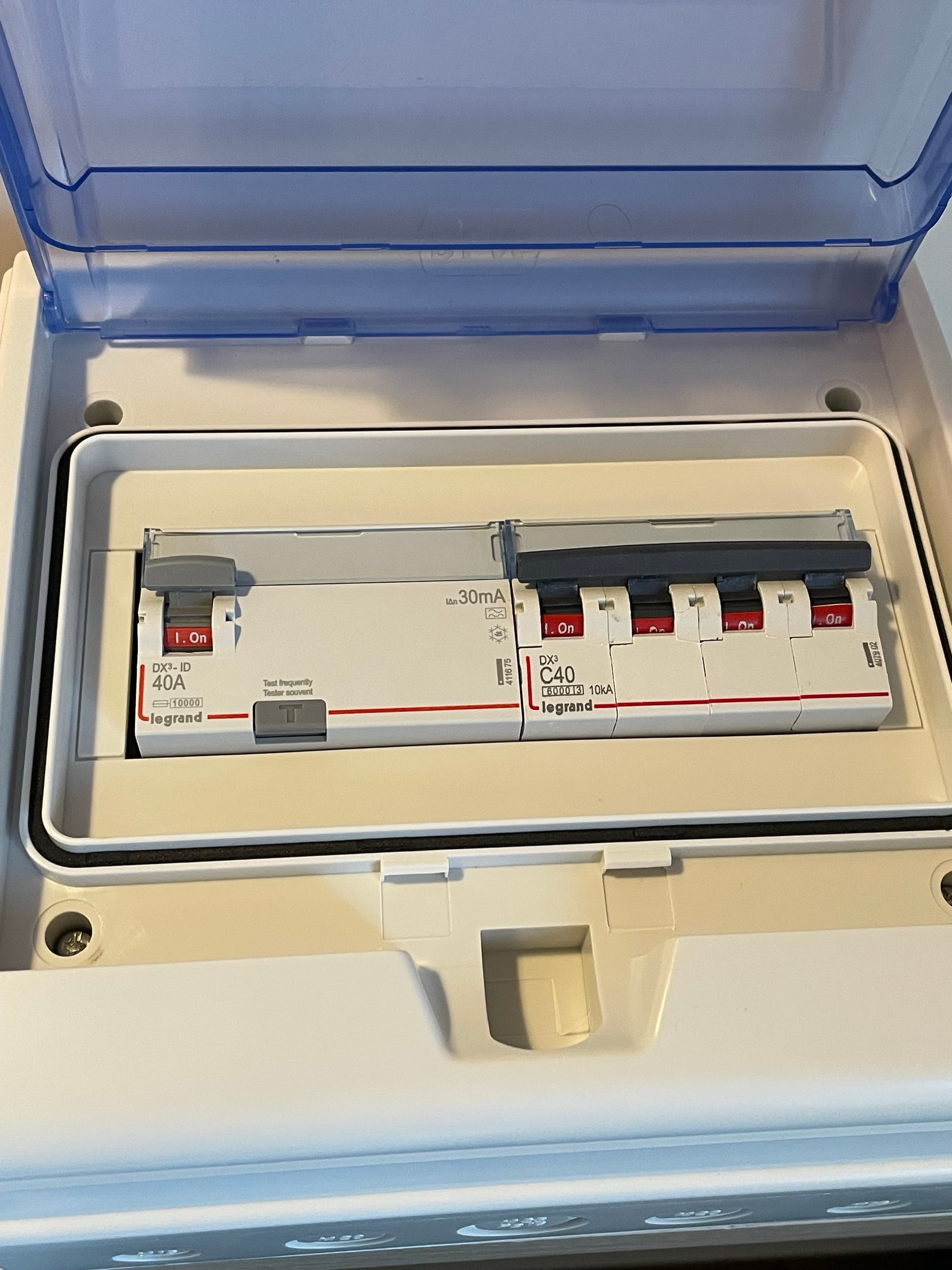

Protection Différentielle IRVE : Tout Comprendre pour une Installation Sécurisée

La protection différentielle, c'est le gardien de votre sécurité électrique. On l'appelle aussi DDR (Dispositif Différentiel Résiduel). Son rôle est simple : détecter les fuites de courant et couper l'alimentation en quelques millisecondes. Résultat ? Vous êtes protégé contre l'électrocution et les risques d'incendie.

Un exemple concret. Votre borne de recharge a un défaut d'isolement. Un courant de 50 mA s'échappe vers la terre. Sans protection différentielle, ce courant peut traverser une personne qui touche la borne. Avec un DDR 30 mA, l'alimentation est coupée en 0,03 seconde. Bien avant tout danger.

Le principe est simple. Le différentiel compare en permanence le courant qui entre (phase) et celui qui sort (neutre). Dans une installation normale, ces deux valeurs sont identiques. Si une différence apparaît, c'est qu'un courant "fuit" par la terre. Le différentiel le détecte et déclenche immédiatement.

Pour une borne de recharge, la protection différentielle n'est pas une formalité. C'est ce qui fait la différence entre une installation sûre et un accident. Les puissances en jeu sont élevées : jusqu'à 22 kW en résidentiel, plus en entreprise. D'où l'importance critique de cette protection.

Un exemple concret. Vous installez une borne 7,4 kW dans votre garage. Elle va délivrer des courants importants pendant des heures, tous les jours. Le moindre défaut (câble pincé, connecteur endommagé, infiltration d'eau) crée une fuite de courant. Sans protection adaptée, ce défaut peut passer inaperçu. Jusqu'à devenir dangereux.

La norme NF C 15-100 impose des règles strictes. Toute borne doit être protégée par un différentiel de sensibilité 30 mA maximum. Pourquoi 30 mA ? C'est le seuil en dessous duquel le corps humain peut supporter un courant sans dommage irréversible. Au-delà, les risques de fibrillation cardiaque augmentent.

Tous les différentiels ne se valent pas. La norme distingue plusieurs types : AC, A, F, B. Chacun détecte différents types de courants de défaut. Une borne moderne génère des courants de défaut particuliers. Seuls certains types de différentiels peuvent les détecter efficacement.

Pensez à un détecteur de fumée. Vous n'en installeriez pas un incapable de détecter certaines fumées toxiques, n'est-ce pas ? C'est pareil pour les différentiels. Un Type AC (le plus basique) ne détectera pas tous les défauts d'une borne moderne. Il faut au minimum un Type A.

Le Type AC, c'est l'ancienne génération. Il détecte uniquement les courants de défaut alternatifs simples (50 Hz). C'était suffisant il y a 30 ans pour les équipements basiques : ampoules à incandescence, radiateurs électriques, moteurs simples.

Votre borne de recharge est bien plus complexe. Elle contient des convertisseurs électroniques qui génèrent des courants de défaut spéciaux (composante continue DC). Le Type AC ne peut pas les détecter. Résultat : en cas de défaut, il peut ne pas déclencher. Le danger persiste sans que vous le sachiez.

La norme l'autorise encore pour certains circuits basiques (éclairage, chauffage traditionnel). Mais il est interdit pour les bornes de recharge. Si vous avez un Type AC sur votre borne, il faut le remplacer par un Type A minimum.

Le Type A est le minimum légal pour une borne monophasée. Mais attention : il doit OBLIGATOIREMENT être complété par un dispositif de détection 6 mA DC. Cette combinaison Type A + détecteur 6 mA DC est obligatoire depuis septembre 2025.

Que protège le Type A ? Votre borne convertit le courant du réseau pour adapter la charge à votre batterie. Ce processus génère des composantes continues pulsées. En cas de défaut, ces courants particuliers seraient invisibles pour un Type AC. Le Type A, lui, les détecte.

Mais le Type A a une limite. Si un courant de défaut DC pur supérieur à 6 mA apparaît, le Type A peut se "saturer". Il perd alors temporairement sa sensibilité. C'est pourquoi la norme impose un dispositif complémentaire de détection 6 mA DC. Obligatoire.

Deux solutions conformes : (1) Différentiel Type A + module détecteur 6 mA DC dans le tableau (coût : 80-120€), ou (2) Borne avec détection 6 mA DC intégrée + différentiel Type A standard. La plupart des bornes modernes (Wallbox, Juice, Zaptec, Schneider, Legrand) intègrent désormais cette détection. C'est plus simple à installer.

Le Type F est l'évolution du Type A. Il est conçu pour les équipements électroniques sensibles : bornes de recharge, variateurs, onduleurs photovoltaïques, pompes à chaleur. Il détecte les mêmes défauts que le Type A (AC + DC pulsé). Mais il ajoute une meilleure immunité contre les déclenchements intempestifs.

ATTENTION : Le Type F ne dispense PAS du dispositif 6 mA DC ! C'est une idée reçue. Le Type F ne détecte pas nativement les courants DC purs > 6 mA. Pour être conforme, vous devez installer : Type F + dispositif 6 mA DC (module externe ou intégré à la borne). Le Type F remplace le Type A pour sa meilleure immunité. Mais le détecteur 6 mA DC reste obligatoire.

L'avantage réel du Type F ? Une borne génère des perturbations électromagnétiques au démarrage, à l'arrêt, pendant le SmartCharging. Ces perturbations peuvent faire déclencher un Type A classique. Résultat : votre recharge s'interrompt. Il faut réarmer manuellement. Votre véhicule n'est pas chargé le lendemain matin. Le Type F tolère ces perturbations normales. Il ne déclenche que sur les vrais défauts.

Faut-il prendre un Type F ? Le surcoût est de +30-50% versus Type A. Pour une installation neuve, commencez avec un Type A + détecteur 6 mA DC. C'est la configuration minimale conforme. Si vous avez des coupures intempestives fréquentes, passez au Type F. Les retours terrain confirment une réduction de 80-90% des déclenchements intempestifs.

Le Type B est le plus complet. Il détecte tous les types de courants de défaut : alternatifs (comme AC), DC pulsés (comme A/F), et DC purs (uniquement le Type B). Sa particularité ? Il intègre la détection DC. Pas besoin de dispositif complémentaire.

Pour le triphasé : Type B OU Type A selon votre borne. La norme autorise deux configurations : (1) Différentiel Type B (détection DC intégrée), ou (2) Différentiel Type A + borne avec détection 6 mA DC intégrée. La plupart des bornes triphasées modernes (Wallbox Commander 2, Juice Charger me 3, Zaptec Pro, ABB Terra AC) intègrent la détection 6 mA DC. Le Type A suffit alors.

Vérifiez la fiche technique de votre borne. C'est obligatoire avant l'installation. Si la borne a la détection 6 mA DC intégrée : Type A acceptable. Grosse économie. Si elle ne l'a pas : Type B obligatoire. Sans exception.

La différence de prix est importante. Type B = 3 à 5 fois le prix d'un Type A. Type B 40A triphasé : 350-500€. Type A 40A triphasé : 100-120€. Avec une borne moderne certifiée, vous économisez 250-380€ par différentiel. Pour les installations multi-bornes (parkings, flottes), l'économie se compte en milliers d'euros.

La règle est simple. Le calibre de votre différentiel doit être égal ou supérieur au calibre du disjoncteur de branchement (le disjoncteur général EDF/Enedis). Cette règle garantit que vos différentiels ne seront jamais surchargés. Ils ne peuvent pas dépasser la puissance maximale de votre contrat.

Pourquoi ça fonctionne ? Le disjoncteur de branchement limite le courant maximum qui entre chez vous. Si vos différentiels ont un calibre égal ou supérieur, ils ne risquent rien. Le disjoncteur de branchement coupera avant qu'ils n'atteignent leur limite.

La règle de l'aval est plus complexe. Mais elle permet d'optimiser le dimensionnement et d'économiser sur les coûts. Elle calcule la charge réelle des circuits protégés. Tous les circuits ne fonctionnent jamais à 100% en même temps.

La formule officielle : Calibre minimum = (Plus gros disjoncteur) + 0,5 × (Somme des autres disjoncteurs)

Attention : tous les circuits ne comptent pas pareil ! La norme distingue deux catégories.

Cas pratique : Différentiel protégeant des circuits domestiques standards (exemple : différentiel Type A pour circuits cuisine/buanderie). Calculons le calibre minimal :

Inventaire des circuits protégés : • 1 disjoncteur 20A chauffage convecteurs salle de bain (coefficient 1) • 2 disjoncteurs 16A prises de courant cuisine (coefficient 0,5 chacun) • 2 disjoncteurs 16A prises chambres/salon (coefficient 0,5 chacun) • 3 disjoncteurs 10A éclairage (coefficient 0,5 chacun)

Étape 1 : Identifier le plus gros disjoncteur → 20A (chauffage)

Étape 2 : Calculer la somme pondérée des autres disjoncteurs : • Prises cuisine : 2 × 16A × 0,5 = 16A • Prises chambres/salon : 2 × 16A × 0,5 = 16A • Éclairage : 3 × 10A × 0,5 = 15A • Total autres circuits : 16A + 16A + 15A = 47A

Étape 3 : Appliquer la formule : Calibre minimum = 20A + 47A = 67A

Étape 4 : Choisir le calibre normalisé supérieur : Les calibres standards sont 25A, 40A, 63A, 80A, 100A, 125A. → Différentiel 80A minimum requis

Comparaison avec règle de l'amont : Si abonnement 12 kVA (disjoncteur branchement 60A), la règle de l'amont imposerait un différentiel 63A, insuffisant ! La règle de l'aval révèle ici qu'il faut 80A. C'est pourquoi il faut vérifier au moins une des deux règles.

Cas borne IRVE avec exigence Consuel (différentiel dédié à la borne uniquement) :

Circuit unique protégé : • 1 disjoncteur 32A borne IRVE 7,4 kW monophasée (coefficient 1)

Calcul ultra-simplifié : • 1 seul circuit → Calibre minimum = 32A (pas d'autre circuit à additionner)

Choix du différentiel : Calibre standard égal ou supérieur = 40A minimum

Application règle de l'amont : Abonnement 9 kVA (45A) → différentiel 40A conforme. Abonnement 12 kVA (60A) → différentiel 63A minimum selon amont, mais 40A suffit selon aval (on prend 63A par sécurité ou 40A si Consuel accepte car circuit unique).

Conclusion IRVE : Pour une borne monophasée 7,4 kW seule sur son différentiel (exigence Consuel), un différentiel 40A Type A +6mA DC suffit largement. Pour une borne triphasée 22 kW, différentiel 40A triphasé minimum (Type B ou Type A si borne avec 6mA DC intégré).

Pourquoi 8 circuits maximum ? Deux raisons : limiter les fuites de courant normales et garantir la sélectivité. Chaque circuit génère naturellement de petites fuites de courant. Même en fonctionnement normal. C'est dû aux capacitances des câbles et aux filtres des appareils électroniques. Ces fuites s'additionnent au niveau du différentiel.

Un exemple concret. Chaque circuit résidentiel génère environ 1 à 2 mA de fuite normale. Si vous branchez 12 circuits sur un différentiel 30 mA : 12 à 24 mA de fuite permanente. Votre différentiel voit déjà 80% de son seuil occupé par ce "bruit de fond". Il lui reste peu de marge pour détecter un vrai défaut.

Avec 8 circuits maximum, la marge est confortable. 8 circuits × 2 mA = 16 mA de fuite normale. Il reste 14 mA de marge avant le seuil de 30 mA. Le différentiel peut détecter rapidement un vrai défaut. Et tolérer les perturbations normales.

Le Consuel impose une règle stricte. Pour les bornes IRVE, il n'y a qu'une seule configuration acceptable :

1 différentiel dédié par borne + 1 disjoncteur dédié par borne

Aucun partage n'est autorisé. C'est non négociable.

La configuration conforme :

Tableau principal → Différentiel 40A dédié → Disjoncteur 32A dédié → Borne seule

Le différentiel doit être Type A +6mA DC, Type F +6mA DC ou Type B.

Pourquoi cette règle ? Les bornes génèrent des perturbations électromagnétiques importantes. Au démarrage, à l'arrêt, pendant la charge.

Si d'autres circuits sont sur le même différentiel, ces perturbations peuvent le faire déclencher. Sans raison.

De plus, une borne charge pendant des heures à puissance élevée. Elle nécessite une protection dédiée, dimensionnée précisément.

Enfin, en cas de défaut, un différentiel dédié facilite le diagnostic.

Impact sur le budget. Cette exigence a un coût pour les installations multi-bornes.

Exemple : 3 bornes monophasées 7,4 kW

• 3 différentiels 40A Type A : ~240€
• 3 modules 6mA DC (si externes) : ~300€
• 3 disjoncteurs 32A : ~90€ Total : ~630€

Solution économique : Choisissez des bornes modernes avec détection 6mA DC intégrée. Vous économisez ~300€ (les modules externes).

Pour les bornes triphasées, même principe : bornes avec 6mA DC intégré = Type A au lieu de Type B. Économie de ~250€ par borne.

L'article 771.559.6 de la norme NF C 15-100 impose que le tableau électrique soit installé dans l'ETEL (Espace Technique Électrique du Logement) à une hauteur comprise entre 0,90 mètre et 1,80 mètre du sol fini. Cette plage de hauteur n'est pas qu'une simple recommandation ergonomique : elle conditionne la délivrance de l'attestation Consuel sans laquelle votre installation ne peut être mise en service.

Pourquoi ces hauteurs précises ? La borne basse à 0,90 m garantit que les organes de coupure (différentiels, disjoncteur général) sont hors de portée des jeunes enfants tout en restant accessibles en cas d'urgence. La borne haute à 1,80 m assure qu'une personne de taille moyenne (1,65 m de moyenne en France) peut aisément manipuler les protections sans escabeau, critère essentiel en situation d'urgence (coupure rapide, réarmement après déclenchement).

Cas particuliers d'adaptation PMR (Personnes à Mobilité Réduite) : pour les logements neufs ou rénovés adaptés PMR, la hauteur maximale des dispositifs de coupure doit être abaissée à 1,30 m pour permettre l'accès depuis un fauteuil roulant, conformément à l'arrêté du 24 décembre 2015. Cette adaptation nécessite une déclaration spécifique auprès du Consuel lors de la demande d'attestation de conformité.

L'ETEL (Espace Technique Électrique du Logement) est une zone dédiée obligatoire dans tout logement depuis l'amendement A5 de 2015. Ses dimensions minimales sont fixées à 600 mm de largeur par 250 mm de profondeur sur une hauteur de 0,05 m (sol) à 2,00 m (plafond). Cet espace accueille le tableau électrique principal, les dispositifs de communication (box internet, commutateur réseau) et les arrivées des fluides.

Règles d'implantation strictes pour conformité Consuel : l'ETEL doit être placé de préférence à l'entrée du logement, dans un dégagement (couloir, hall) ou un local technique annexe. Il est formellement interdit dans les pièces d'eau (salle de bain, buanderie avec point d'eau), les emplacements poussiéreux (chaufferie, atelier), les espaces exigus sans accès frontal (dessous d'escalier, placard < 70 cm de profondeur), ou les zones soumises aux intempéries (garage non isolé, abri de jardin).

Dégagement fonctionnel devant le tableau : la norme impose un espace libre de 70 cm minimum devant le tableau électrique pour permettre les opérations de maintenance et les interventions d'urgence. Cet espace doit être totalement dégagé (pas de stockage, de meubles ou d'obstacles) et éclairé par un point lumineux commandé indépendamment des circuits protégés par le tableau. Une prise de courant 16A dédiée doit être installée à proximité (dans ou à côté de l'ETEL) pour brancher des outils lors des interventions.

Le corps humain est un conducteur électrique dont la résistance varie selon l'humidité de la peau, la surface de contact et le trajet du courant. En conditions défavorables (peau humide, pieds nus, contact ferme), la résistance corporelle peut descendre à 1000 ohms. Un défaut d'isolement sur une phase 230V génère alors un courant traversant le corps de 230V ÷ 1000Ω = 230 mA, soit près de 8 fois le seuil létal.

Les études médicales de l'IEC (International Electrotechnical Commission) définissent les seuils de danger : 10 mA (tétanisation musculaire, impossibilité de lâcher prise), 30 mA (début de fibrillation ventriculaire possible selon durée d'exposition), 50 mA (fibrillation ventriculaire probable après 1 seconde), 80 mA (fibrillation quasi-certaine, arrêt cardiaque). La norme fixe donc le seuil de déclenchement à 30 mA maximum, valeur conservatrice offrant une marge de sécurité face aux variations physiologiques individuelles.

Temps de coupure critique : le différentiel 30 mA doit déclencher en moins de 300 ms (0,3 seconde) dès que le courant de défaut atteint 30 mA, et en moins de 40 ms (0,04 seconde) si le défaut atteint 150 mA (5 fois le seuil). Ces temporisations garantissent une coupure bien avant les seuils de fibrillation, même pour les personnes fragiles (enfants, personnes cardiaques). Un différentiel défectueux ou mal calibré qui déclencherait au-delà de 300 ms compromettrait cette protection vitale.

La norme NF C 15-100 autorise dans certains cas limités des différentiels de sensibilité supérieure (300 mA ou 500 mA), mais JAMAIS pour la protection directe des personnes. Ces différentiels haute sensibilité servent uniquement à la protection contre les incendies d'origine électrique (détection précoce de défauts d'isolement avant échauffement dangereux) ou à la protection d'équipements sensibles en milieu industriel.

Cas d'usage des 300 mA / 500 mA en installation résidentielle IRVE : différentiel de tête en amont du tableau principal pour détecter les défauts d'isolement global de l'installation, complétant (pas remplaçant) les différentiels 30 mA de chaque circuit. Cette configuration en cascade (appelée sélectivité verticale) permet d'isoler précisément le circuit défaillant : un défaut sur la borne déclenche son différentiel 30 mA dédié, laissant le reste de l'installation alimentée via le différentiel 500 mA de tête.

Attention : erreur fréquente à éviter absolument : installer uniquement un différentiel 300 mA ou 500 mA sur le circuit de la borne IRVE, sans différentiel 30 mA dédié, sous prétexte d'économie ou de simplification. Cette configuration est strictement interdite par la norme NF C 15-100-7-722 et sera refusée par le Consuel : les différentiels >30 mA n'assurent PAS la protection des personnes contre les contacts indirects, uniquement la détection de défauts d'isolement massifs.

Le calibre du différentiel doit être égal ou supérieur au calibre du disjoncteur divisionnaire qui protège le circuit de la borne. Pour une borne 7,4 kW (32A monophasé), un différentiel 40A est le minimum : il offre une marge de 25% par rapport au courant nominal de la borne, absorbant les surintensités transitoires au démarrage de charge sans déclenchement intempestif.

Tableau de correspondance Puissance borne → Calibre différentiel minimal : Borne 3,7 kW (16A mono) → Différentiel 25A minimum (recommandé 40A pour évolutivité) | Borne 7,4 kW (32A mono) → Différentiel 40A minimum | Borne 11 kW (16A triphasé) → Différentiel 25A triphasé (recommandé 40A) | Borne 22 kW (32A triphasé) → Différentiel 40A triphasé minimum | Installation multi-bornes (>22 kW cumulés) → Différentiel 63A voire 80A selon nombre de bornes.

Cas spécifique des installations évolutives : si vous envisagez d'ajouter une seconde borne dans les années à venir, anticipez en installant dès maintenant un différentiel de calibre supérieur (63A au lieu de 40A par exemple). Le surcoût à l'installation initiale est marginal et vous évite une refonte coûteuse du tableau électrique lors de l'ajout de la seconde borne. Cette approche est particulièrement pertinente pour les copropriétés où le déploiement progressif des bornes est fréquent.

Chaque différentiel comporte un bouton de test marqué 'T' qui simule un défaut d'isolement. En appuyant sur ce bouton, vous créez artificiellement un déséquilibre de courant entre phase et neutre, déclenchant le différentiel si son mécanisme fonctionne correctement. Ce test doit être effectué mensuellement pour garantir l'intégrité de la protection, selon les recommandations du fabricant et de la norme NF C 15-100.

Protocole de test rigoureux : prévenir les occupants pour éviter la panique (coupure de courant), appuyer fermement sur le bouton 'T' jusqu'au déclic (le différentiel doit déclencher instantanément), vérifier que le levier du différentiel est bien en position OFF après déclenchement, réarmer en remontant le levier. Si le différentiel ne déclenche pas au test, il est défectueux et doit être remplacé immédiatement : votre installation n'est plus protégée !

Attention : erreur fréquente : certains utilisateurs pensent qu'il suffit de tester une fois par an, voire jamais. C'est une négligence dangereuse : un différentiel peut se dégrader progressivement (oxydation des contacts, usure du ressort de déclenchement, encrassement du bobinage) sans signe extérieur. Le test mensuel détecte précocement ces dégradations, évitant de découvrir un différentiel HS lors d'un vrai défaut électrique.
