Norme IP54 : Guide Complet de Protection Eau et Poussière
Décryptage expert de l'indice de protection IP54 • Définitions techniques précises • Applications pratiques détaillées • Comparaisons complètes avec autres normes IP • Tests et certifications officiels
📋 Ce que vous allez découvrir dans cet article
Guide complet norme IP54 2025 :
• Définition technique : Norme IEC 60529, indice protection 5+4, décomposition chiffres précise
• Protection équilibrée : Poussière limitée + projections eau toutes directions, compromis optimal coût/performance
• Applications pratiques : Équipements extérieurs, bornes IRVE, éclairage public, tableaux électriques
• Tests et certification : Procédures laboratoire agréé, validation obligatoire, limites importantes
• Expertise Bornetik IDF : Sélection équipements IP54, conseil installations, conformité réglementaire Île-de-France
Qu'est-ce que la norme IP54 ? Définition technique précise
🔍 Décomposition technique de l'IP54
Analyse détaillée de chaque élément constitutif de la norme :
- •
IP : Ingress Protection (Protection contre les intrusions) selon la norme IEC 60529
- •
Chiffre 5 : Protection contre la poussière - Accès limité ne nuisant pas au fonctionnement
- •
Chiffre 4 : Protection contre les projections d'eau provenant de toutes les directions
- •
Certification obligatoire : Tests normalisés en laboratoire agréé pour validation
💡 Points essentiels à retenir sur l'IP54
Récapitulatif norme IP54
Signification du premier chiffre "5" : Protection contre les solides
🛡️ Niveaux de protection contre les solides (0-6)
Échelle complète de protection contre les corps solides :
- •
IP0X : Aucune protection contre les corps solides
- •
IP1X : Protection contre objets solides > 50 mm (main, gros objets)
- •
IP2X : Protection contre objets > 12,5 mm (doigts, petits outils)
- •
IP3X : Protection contre objets > 2,5 mm (fils, vis, petits outils)
- •
IP4X : Protection contre objets > 1 mm (fils fins, agrafes)
- •
IP5X : Protection contre poussière (accès limité, pas de dépôt nuisible)
- •
IP6X : Étanchéité totale poussière (protection complète)
🔬 Spécificités du niveau 5 : "Protection contre la poussière"
Le niveau de protection 5 autorise un accès limité de la poussière, mais garantit qu'aucun dépôt ne peut compromettre le fonctionnement normal de l'équipement.
Pour les tests de validation, l'équipement est placé dans une enceinte de poussière normalisée avec une pression différentielle maximale de 20 mbar (5 kPa). Le test peut être interrompu après un pompage continu représentant 80 fois le volume de l'enceinte, ou après un pompage complet pendant 8 heures. La quantité de poussière pénétrant ne doit en aucun cas affecter les performances.
En termes d'applications pratiques, cette protection s'avère idéale pour les équipements extérieurs évoluant dans des environnements poussiéreux modérés (chantiers, parkings, zones industrielles légères).
La différence avec IP6X est notable : contrairement à l'étanchéité totale de l'IP6X, l'IP5X permet un fonctionnement économique tout en garantissant une fiabilité optimale.
Signification du second chiffre "4" : Protection contre l'eau
Le chiffre 4 dans la norme IP54 assure une protection efficace contre les projections d'eau multidirectionnelles, un niveau de protection suffisant pour la plupart des applications extérieures courantes.
💧 Niveaux de protection contre l'eau (0-9)
Échelle complète de protection contre les liquides selon la norme internationale :
- •
IPX0 : Aucune protection contre l'eau
- •
IPX1 : Protection contre chute verticale de gouttes d'eau
- •
IPX2 : Protection contre chute de gouttes (inclinaison 15°)
- •
IPX3 : Protection contre eau pulvérisée jusqu'à 60° de la verticale
- •
IPX4 : Protection contre projections d'eau de toutes directions
- •
IPX5 : Protection contre jets d'eau de toutes directions (lance 6,3mm)
- •
IPX6 : Protection contre jets d'eau puissants (lance 12,5mm)
- •
IPX7 : Protection contre immersion temporaire (15 cm - 1 m)
- •
IPX8 : Protection contre immersion prolongée (conditions définies)
- •
IPX9 : Protection contre jets haute pression et haute température
🌧️ Détails du niveau 4 : "Projections d'eau multidirectionnelles"
La protection IPX4 offre une résistance efficace aux projections d'eau provenant de toutes les directions, avec un débit d'essai standardisé de 10 litres par minute pendant une durée minimale de 10 minutes.
Les conditions de test normalisées impliquent l'utilisation d'une buse oscillante avec une ouverture de 0,5 mm et un débit de 10 L/min, ou alternativement la méthode du tube oscillant avec des trous générant un débit de 0,7 L/min par trou. La distance d'essai varie de 0,15 à 2 mètres, avec une couverture angulaire de 120°.
Pour les applications météorologiques, cette protection garantit une résistance optimale à la pluie battante, aux éclaboussures diverses, ainsi qu'aux projections de nettoyage haute pression domestique.
Concernant les limites importantes, il faut noter qu'elle ne résiste pas aux jets directs prolongés, à l'immersion, ni aux nettoyages industriels haute pression.
Applications pratiques de la norme IP54
L'indice IP54 trouve naturellement ses applications dans de nombreux secteurs professionnels où un équilibre optimal entre protection et coût s'avère recherché, particulièrement pour des environnements modérément contraignants.
🔌 Équipements électriques et bornes de recharge

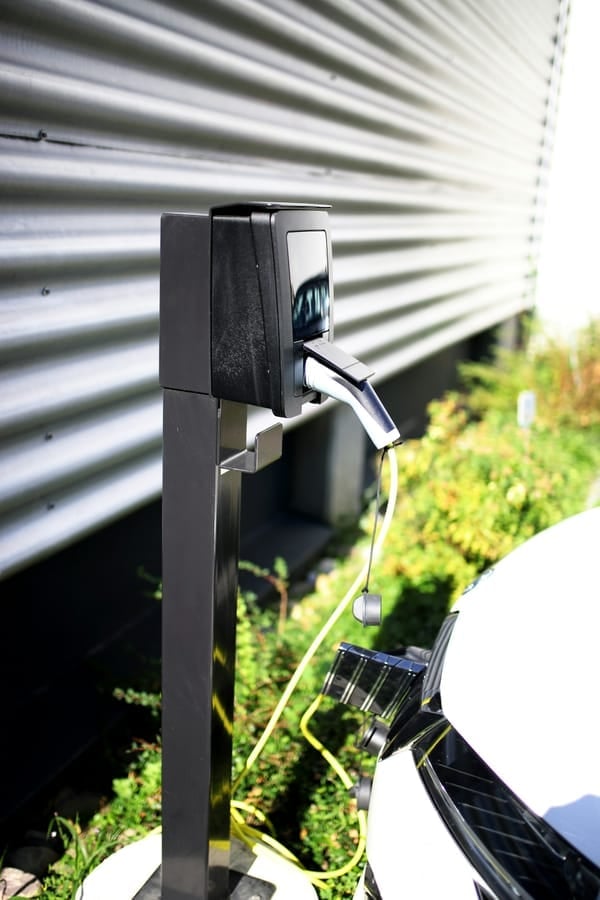

- •Bornes de recharge électrique : Wallbox résidentielles et commerciales installées en extérieur couvert
- •Coffrets électriques : Tableaux de distribution en parkings couverts et locaux techniques semi-ouverts
- •Prises industrielles : Alimentation chantiers temporaires, événements extérieurs, installations provisoires
- •Éclairage public : Luminaires urbains, candélabres, projecteurs de mise en valeur architecturale
🏭 Applications industrielles et commerciales
Dans les environnements professionnels nécessitant une protection intermédiaire :
- •
Automatismes industriels : Capteurs, actionneurs, boîtiers de commande en environnement poussiéreux léger
- •
Équipements de mesure : Instruments de contrôle qualité, capteurs météorologiques, stations de monitoring
- •
Électroménager professionnel : Équipements de cuisine collective, machines à laver industrielles
- •
Matériel de chantier : Outils électriques professionnels, éclairages de chantier, postes de soudage
🏠 Usage domestique et résidentiel
- •Équipements de jardin : Éclairages extérieurs, prises étanches terrasses, systèmes d'arrosage automatique
- •Électroménager extérieur : Réfrigérateurs de jardin, planches électriques barbecue, systèmes audio piscine
- •Domotique extérieure : Caméras de surveillance, détecteurs de mouvement, portiers vidéo
- •Solutions de recharge : Wallbox domestiques installées sous abris, carports, garages ouverts
Tests et certifications : Comment valider la norme IP54
Pour obtenir la certification IP54, des tests rigoureux doivent être effectués par des laboratoires accrédités, selon les protocoles stricts définis par la norme [IEC 60529] internationale.
🧪 Protocole de test pour la protection contre les solides (5)
Le test de résistance à la poussière consiste à placer l'équipement dans une enceinte d'essai contenant de la poudre de talc normalisée (particules < 75 μm).
Les conditions d'essai imposent un maintien en dépression de 20 mbar pendant 8 heures avec brassage permanent de la poudre pour simuler un environnement poussiéreux.
Les critères de validation stipulent qu'aucun dépôt de poudre ne doit nuire au fonctionnement. La pénétration limitée est tolérée si elle n'affecte pas les performances.
Les contrôles post-test incluent la vérification du fonctionnement électrique, l'inspection visuelle interne, et les mesures d'isolement selon les normes électriques applicables.
💦 Protocole de test pour la protection contre l'eau (4)
Le test de projections d'eau soumet l'équipement à des projections multidirectionnelles via une buse oscillante calibrée selon la norme internationale.
Les paramètres techniques comprennent un débit de 10 L/min, une pression de 80 à 100 kN/m², une durée de 10 minutes minimum, avec une couverture angulaire de 360° horizontale et ±60° verticale.
Le positionnement d'essai inclut des tests en position normale d'utilisation puis en positions inclinées selon les spécifications du constructeur.
La validation finale exige qu'aucune pénétration d'eau ne soit susceptible de nuire au fonctionnement. Elle comprend le contrôle de l'étanchéité des joints et la vérification de l'isolation électrique.
🏆 Organismes de certification agréés
Laboratoires reconnus pour la certification IP54 en Europe :
- •
LCIE Bureau Veritas : Leader français des certifications électriques, accrédité COFRAC
- •
TÜV Rheinland : Organisme allemand, reconnaissance internationale, bureaux français
- •
Intertek : Réseau mondial, spécialiste des équipements électriques et électroniques
- •
DEKRA : Certifications industrielles, forte expertise automotive et IRVE
Comparaisons avec autres indices IP : IP44, IP55, IP65, IP67
Comprendre les différences entre les indices IP permet de choisir la protection optimale selon l'environnement d'utilisation et les contraintes budgétaires.
⚖️ IP54 vs IP44 : Différences de protection solides
Comparaison détaillée entre les niveaux de protection 4 et 5 contre les solides :
- •
IP44 : Protection contre objets > 1 mm, adaptation aux environnements peu poussiéreux
- •
IP54 : Protection anti-poussière avancée, tolérance aux environnements poussiéreux modérés
- •
Coût différentiel : Surcoût IP54 de 15 à 25% par rapport à l'IP44 selon les équipements
- •
Recommandation d'usage : IP54 préférable pour les installations extérieures pérennes
⬆️ IP54 vs IP55 : Évolution de la protection contre les liquides
Comparaison de la protection contre l'eau niveau 4 vs niveau 5 :
- •
IP54 : Projections d'eau toutes directions (10 L/min, usage courant)
- •
IP55 : Combine IP5X (protection poussière limitée) + IPX5 (jets d'eau directionnels 12,5 L/min, buse 6,3 mm)
- •
Applications différenciées : IP55 nécessaire pour nettoyage haute pression régulier
- •
Surcoût IP55 : 20 à 30% supérieur à l'IP54, justifié pour les environnements exigeants
🔒 IP54 vs IP65 : Protection renforcée
Comparaison avec la protection élevée IP65 :
- •
IP65 : Étanchéité totale contre la poussière + jets d'eau puissants
- •
IP54 : Protection intermédiaire, accès limité de la poussière + projections d'eau
- •
Rapport qualité-prix : IP54 optimal pour 80% des applications extérieures
- •
IP65 réservé : Environnements industriels sévères, milieu marin, agro-alimentaire
🌊 IP54 vs IP67 : Résistance à l'immersion
Comparaison avec la protection contre l'immersion temporaire :
- •
IP67 : Étanchéité contre la poussière + immersion temporaire (15 cm à 1 m)
- •
IP54 : Protection environnementale standard sans résistance à l'immersion
- •
Domaines IP67 : Équipements submersibles, extérieur sans protection
- •
Choix économique : IP54 suffisant si le risque d'immersion est exclu
Limites et contraintes de la norme IP54
Comprendre les limites de l'IP54 évite les mauvais choix d'équipements et optimise la fiabilité des installations selon l'environnement réel d'usage.
⚠️ Limites de protection contre les solides
Contraintes du niveau de protection 5 contre les particules :
- •
Pénétration limitée tolérée : La poussière peut s'introduire sans affecter le fonctionnement
- •
Environnements très poussiéreux : Cimenteries, sablières nécessitent IP6X (étanchéité totale)
- •
Maintenance préventive : Nettoyage périodique recommandé pour optimiser la durée de vie
- •
Usure des joints : Remplacement des joints d'étanchéité selon les préconisations du constructeur
💧 Limites de protection contre l'eau
Restrictions du niveau 4 pour la protection contre les liquides :
- •
Jets directs prolongés : Nettoyage haute pression industriel non supporté
- •
Immersion interdite : Aucune résistance à la submersion même temporaire
- •
Condensation interne : Variations thermiques importantes peuvent créer de la condensation
- •
Maintenance de l'étanchéité : Vérification périodique des joints, serre-câbles, passages
🌡️ Contraintes environnementales additionnelles
Les conditions climatiques extrêmes peuvent affecter l'efficacité de la protection IP54 au-delà des tests normatifs standard.
Concernant les plages de température, il faut vérifier la compatibilité des matériaux des joints avec les températures d'usage (de -20°C à +60°C selon les applications).
Le rayonnement UV peut entraîner une dégradation des plastiques et élastomères exposés au soleil direct sans protection additionnelle.
Les cycles gel-dégel présentent un risque de fissuration des joints d'étanchéité en présence d'humidité résiduelle lors du gel.
Guide de sélection : Choisir entre IP54 et autres indices
Le choix de l'indice IP doit résulter d'une analyse précise de l'environnement d'usage, des contraintes économiques et des exigences de fiabilité sur la durée.
🎯 Critères de choix pour IP54
L'IP54 est optimal dans les configurations suivantes :
- •
Installation extérieure couverte : Carports, préaux, coursives, balcons couverts
- •
Environnement poussiéreux modéré : Parkings, zones urbaines, installations temporaires de chantier
- •
Budget optimisé : Meilleur rapport protection/prix pour les applications courantes
- •
Maintenance accessible : Possibilité de nettoyage et contrôles périodiques des équipements
⬆️ Quand choisir un indice supérieur
Privilégier IP65 ou IP67 dans ces situations :
- •
Nettoyage haute pression : Environnements nécessitant un lavage régulier (agro-alimentaire, médical)
- •
Poussière abrasive intense : Cimenteries, carrières, ateliers de métallurgie lourde
- •
Exposition marine : Installations littorales avec embruns salés corrosifs
- •
Risque d'immersion : Équipements en zones inondables ou à proximité de points d'eau
⬇️ Quand IP44 peut suffire
L'indice IP44 reste adapté pour certains usages :
- •
Installation intérieure : Locaux techniques secs, chaufferies, sous-sols ventilés
- •
Environnement propre : Bureaux, commerces, habitations sans contraintes particulières
- •
Usage temporaire : Équipements provisoires, événementiel, chantiers courts
- •
Économie maximale : Applications où le surcoût IP54 n'est pas justifié par les contraintes d'usage
Besoin d'expertise pour choisir vos équipements IP54 ?
Nos experts techniques vous accompagnent dans la sélection d'équipements électriques adaptés à vos contraintes.
Audit environnemental gratuit : Analyse de vos contraintes d'installation
Recommandations techniques : Choix optimal entre IP44, IP54, IP65 selon l'usage
Sélection d'équipements certifiés : Bornes IRVE, coffrets, matériel conforme aux normes
Intervention dans toute l'Île-de-France : Conseils techniques et installations certifiées
Besoin d'expertise pour choisir vos équipements IP54 ?
Notre équipe vous répond gratuitement sous 24h
Audit environnemental gratuit : Analyse de vos contraintes d'installation
Recommandations techniques : Choix optimal entre IP44, IP54, IP65 selon l'usage
Sélection d'équipements certifiés : Bornes IRVE, coffrets, matériel conforme aux normes
Évolutions normatives et perspectives 2025
Les normes de protection évoluent avec les nouveaux usages technologiques et les exigences environnementales renforcées du secteur électrique moderne.
📋 Révisions normatives en cours
La norme IEC 60529 fait l'objet de révisions régulières pour intégrer les nouvelles technologies et les contraintes environnementales émergentes.
Les évolutions 2025 incluent la prise en compte spécifique des équipements connectés IoT, l'adaptation aux matériaux composites, et l'harmonisation internationale renforcée.
L'impact sur l'IRVE concerne les nouvelles exigences pour les équipements de recharge électrique intégrant la communication V2G et l'exposition à la cybersécurité.
Les certifications complémentaires voient le développement de labels environnementaux couplés aux indices IP (résistance UV, recyclabilité, empreinte carbone).
🔮 Tendances technologiques impactant l'IP54
Innovations techniques modifiant les exigences de protection :
- •
Matériaux auto-cicatrisants : Développement de revêtements réparant automatiquement les micro-fissures
- •
Nanotechnologies : Surfaces super-hydrophobes et oléophobes dépassant les performances IP classiques
- •
Monitoring intégré : Capteurs temps réel détectant la dégradation de l'étanchéité avant défaillance
- •
Éco-conception : Indices IP intégrant des critères de durabilité et de fin de vie des équipements
Bonnes pratiques d'installation et maintenance IP54
Optimiser la durée de vie des équipements IP54 nécessite des pratiques d'installation et de maintenance adaptées aux spécificités de cette protection intermédiaire.
🔧 Règles d'installation pour garantir l'IP54
Pratiques essentielles lors de la mise en œuvre :
- •
Respect des orientations du constructeur : Position des coffrets selon les préconisations (évacuation des condensats)
- •
Étanchéité des presse-étoupes : Serrage optimal sans sur-contrainte, utilisation de joints adaptés aux sections
- •
Drainage préventif : Évacuation gravitaire des condensats, éviter les zones de stagnation d'eau
- •
Protection mécanique : Éloignement des sources de projections directes, écrans si nécessaire
🔍 Programme de maintenance préventive
Contrôles périodiques pour préserver les performances IP54 :
- •
Inspection visuelle trimestrielle : Vérification des joints, fissures, déformations des boîtiers
- •
Nettoyage semestriel : Élimination des dépôts poussiéreux, graissage des articulations si applicable
- •
Test d'étanchéité annuel : Contrôle de la résistance d'isolement, vérification de l'absence de pénétration
- •
Remplacement préventif des joints : Changement des élastomères selon la durée de vie constructeur (5 à 10 ans)
